Popis

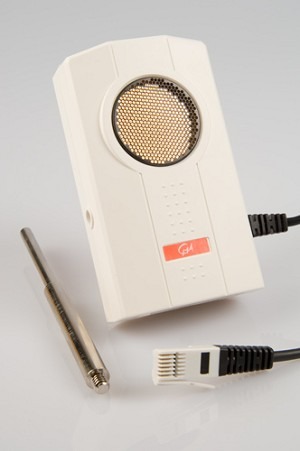

S ultrazvukovým snímačom vzdialenosti 0664 je možné polohu objektu merať nepretržite bez narušenia pohybu. Senzor funguje na základe odrazu ultrazvukových impulzov. Vzdialenosť medzi senzorom a objektom sa určuje od času, ktorý trvá ultrazvukový impulz na prejdenie vzdialenosti od snímača k objektu a späť.
Teleso snímača je na dvoch stranách vybavené závitom na montáž na statív. Keď je snímač diaľkového ovládania pripojený k pracovnému rozhraniu, budú počuť klepnutia (každé klepnutie zodpovedá ultrazvukovému impulzu).
Minimálna vzdialenosť, ktorú senzor meria, je približne 0,20 m. Maximálny dosah je 6 až 12 m, v závislosti od veľkosti, tvaru, orientácie a povrchu detegovaného objektu. Všimnite si toho, že maximálnu vzdialenosť 12 m je možné dosiahnuť iba za ideálnych podmienok, tj s veľkým plochým predmetom (napr. Stenou), kolmým na čiaru k senzoru. V prípade menších predmetov alebo nerovných predmetov bude maximálna vzdialenosť menšia.
Senzor vzdialenosti je možné použiť na štúdium rôznych pohybov, ako napríklad:
• osôb kráčajúcich tam a späť podľa grafov xt a vt;
• Harmonicky sa pohybujúce objekty (napr. Kyvadlo, pružina so závažím);
• Meranie výšky osôb alebo výšky skoku;
• vozíky na stole alebo trati (aj v kombinácii so snímačom sily);
• sledovanie predmetov na dráhe vzduchového vankúša;
• Odrážajúce sa alebo padajúce predmety.
• Pri použití snímača vzdialenosti v kombinácii so snímačom magnetického poľa preštudujte, ako magnetické pole závisí od polohy.
Senzor vzdialenosti je možné pripojiť priamo k digitálnym BT vstupom rozhraní CMA (CoachLab II/II+ a VinciLab).
Pre CLAB a WiLab môžete použiť snímač vzdialenosti BT55i.
