Popis

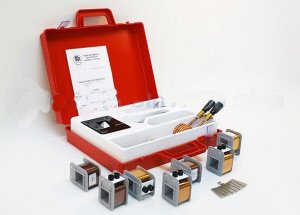

Sada obsahuje užitočné pomôcky na demonštráciu fyzikálnych experimentov na základných a
stredných školách. Je ľahké sa naučiť ovládať jednotlivé komponenty. So súpravou je možné
vykonať nasledujúce experimenty:
- Hliníkové krúžky
- Magnetické polia
- Waltenhofen inga
- Rezonančné obvody
- Zváranie a tavenie kovov

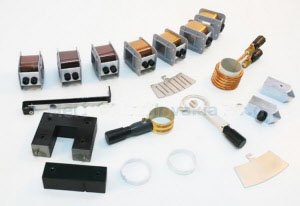

Cievky majú 8600, 1600, 1100.200.100 a 50 závitov.
Rozmery: 370x340x85 mm
Hmotnosť: 10,5 kg
Pokusy s krúžkami
Na jednom stĺpci jadra je umiestnená cievka so závitom 1100 a na druhom
prerušovaný krúžok. Stĺpy sú spojené svorkami. Primárna cievka je pripojená k elektrickej
sieti; na zlomenom krúžku nie je možné zistiť mechanickú aktivitu. Meranie by sa malo
uskutočňovať pomocou citlivého voltmetra, napríklad univerzálneho galvanometra s 3-
voltovým meracím rozsahom, a na konci prstenca bude ukazovať napätie 0,2 voltu. Na
sekundárnom vinutí transformátora vidíme elektromotorickú silu v dôsledku spojenia.
Transformátor je odpojený od elektrickej siete a terminál je vertikálne umiestnený na stĺpe s
cievkou. Vložte krúžok na svorku a na chvíľu pripojte transformátor k elektrickej sieti.
Krúžok je odtlačený zo spony. Ak je krúžok stlačený proti sponke, začne sa výrazne
zahrievať. Vysvetlenie tohto javu je nasledovné. V uzavretom obvode nepretržite preteká
opačný prúd v sekundárnej cievke ako v spúšti. To vytvára magnetické pole oproti smeru
hlavného prúdu a to odpudzuje krúžok od svorky.
Waltenhofen inga
Hrádze sú pripevnené k spodnej časti kyvadla. Na kyvadlovú tyč pripevnite kovový jazýček.
Dali sme kyvadlo do pohybu. Oscilácia pomaly mizne. Kyvadlo opäť uvedieme do pohybu a
zapneme. Pohyb kyvadla sa zastaví veľmi rýchlo. Pokus opakujte s nosnou doskou. Pohyb
kyvadla sa spomaľuje, ale trvá dlhšie. Pokus sa opakuje umiestnením kužeľovitých koncov
na kyvadlo. Pohyb kyvadla je znížený v menšej miere. Dôvodom spomalenia pohybu kyvadla
je magnetické pole, ktoré vytvára elektrický prúd v čepeli kyvadla. Tieto prúdy prúdia na
povrchu dosky a vytvárajú paralelné magnetické pole. Pohyb kyvadla je týmito silovými
silami spomalený, pretože sa snažia uzavrieť cestu s najmenším odporom, a to je hrádza a
jadro. Ak sa však použije doska ističa, prúdová cesta bude dlhšia. Bude to mať vyšší odpor,
menší točivý prúd a menšie brzdenie kyvadla.
Medzi kužeľovitými koncami hrádze bude menší magnetický tok ako v prípade hladkých
koncov, takže indukovaný prúd bude tiež menší, čo bude znamenať oveľa menšiu brzdnú silu
pre kyvadlo.
Prúdiaci prúd ohrieva materiál, čo je obzvlášť škodlivé pre tlmivky jadier transformátorov
atď. Tomu sa snaží zabrániť aspoň čiastočne železné jadrá vyrobené z tenkého plechu železo kremík. Vrstvená štruktúra jadra obmedzuje veľkosť prietoku a pridanie kremíka zvyšuje
odpor dosky. Vykurovacia vlastnosť elektriny sa veľmi často používa na vykurovanie.
